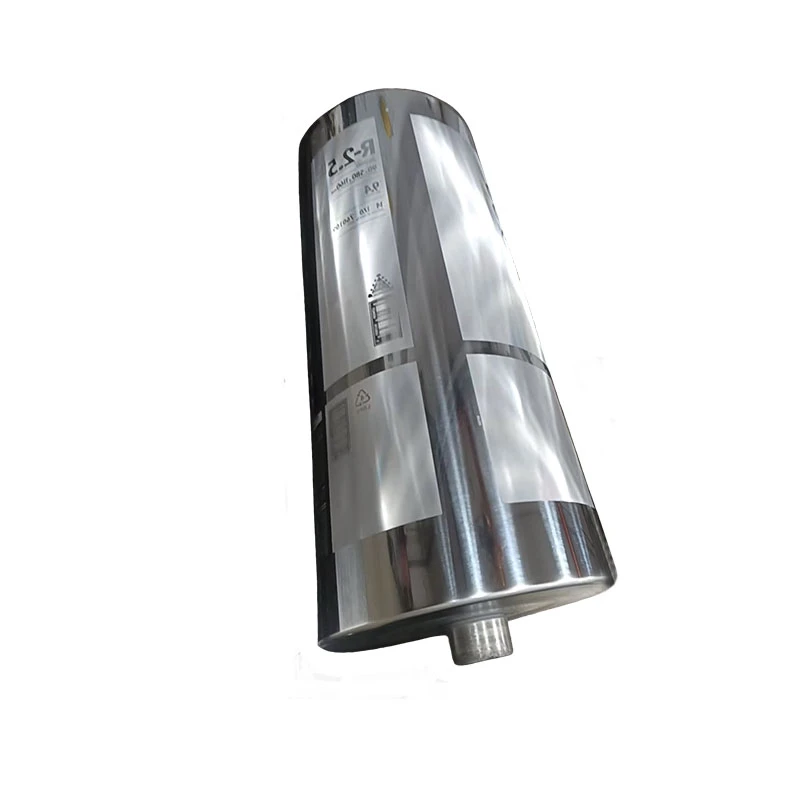

Emballagedybtryksvalsen er en kernekomponent til at opnå høj-kvalitetsudskrivning af produkter såsom fleksibel emballage, etiketter og dekorative materialer.

Kernestruktur og materiale

Den består primært af følgende lag:

Strukturelt lag	Hovedmaterialer	Tykkelse	Fungere
Grundmaterialer	Sømløst stålrør	20-30 mm	Påtage sig en kernestøtterolle, der sikrer rullestabilitet og stivhed under høj-rotation
Forniklingslag	Nikkel	1-2 μm	Som basislag forbedrer det bindingsstyrken mellem underlaget og det efterfølgende kobberlag og forhindrer kobberlaget i at skalle af
Kobber lag	Cooper	80-320 μm	Bærelaget til graveringsarbejde. De udsøgte mønstre af pladevalsen er formet til utallige bittesmå huller (skærmprikker) på dette lag gennem elektronisk gravering eller lasergraveringsteknologi
Forkromet belægning	Chrom	7-10 μm	En hård krombelægning påføres overfladen af det indgraverede kobberlag, hvilket øger pladevalsens overfladehårdhed til HRC 58-62. Dette modstår effektivt knivslid og forbedrer pladevalsens udskrivningsholdbarhed til et niveau af millioner af aftryk

Forskellige udskæringsteknikker og -tendenser

*Elektro-mekanisk gravering (EME): Dette er et modent traditionelt håndværk, der anvender en præcisionsdiamantgraveringsnål til mekanisk at udskære maskehuller på et kobberlag.

*Lasergravering (LE): Dette er en mere fremadrettet-teknologi, der bruger høj-laserstråler til direkte at fordampe kobberlaget for at danne maskehuller. Sammenlignet med elektronisk gravering har lasergravering åbenlyse fordele:

I. Højere præcision: Den kan gravere finere og mere komplekse-formede meshhuller

II.Dybden af skærmprikken kan reduceres betydeligt, samtidig med at den samme printeffekt opnås.

III. Mere miljøvenlig. På grund af det mere flade maske kan de nødvendige pletteringstykkelser af henholdsvis kobber og krom reduceres, hvilket væsentligt reducerer mængden af brugte tungmetaller og energiforbruget og forureningen under galvaniseringsprocessen, og derved hjælper emballageindustrien med at nå målet om grøn fremstilling

Diversificerede funktioner af emballagedybtryk

1. Taktile effekter:

*3D-strukturering: Ved at gravere pladerullen dybt (med en maskedybde på op til 80-180μm), kan et malingslag med en tydelig tykkelse printes på emballagematerialet, hvilket danner tekst eller mønstre med en tredimensionel taktil fornemmelse.

*Brailleprægning: Det er muligt at udskrive punktskrift på emballage som f.eks. lægemidler, hvilket giver information til synshandicappede personer.

2.Visuelle effekter: Holografisk/dynamisk effekt.
